AYTMB系列低压电动机保护器

概述

  AYTMB系列低压电动机保护器用于保户额定工作电压至660V,额定电流至250A(大于250A需要外接电流互感器)的电动机。对电动机的过载、过热、外部故障、堵转过流、相序、缺相不平衡、欠压、欠功率、接地或漏电等故障引起的危害加以保护。低压电动机保护器可以测星电流信号,通过增加电压模块,可以测星电压、有功功率、无功功率、频率、电能等电网参数,通过增加显示模块可以显示所测里参数,方便用户对电网情况进行监测。

  低压电动机保护器带有标准485接口,采用MODBUS规约,规约方便用户进行组网,也可选用Profibusf规约。可以通过增加模拟星输出模块,输出4~20mA模拟星信号,方便用户进行集中控制。

  低压电动机保护器基于微处理器技术,采用模块化设计结构,产品体积不,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉中可直接安装使用。可与接触、电动机起动器等电器无件构成电动机控制保护单元,适用于工厂、煤矿、石化、冶炼、电力等领域。

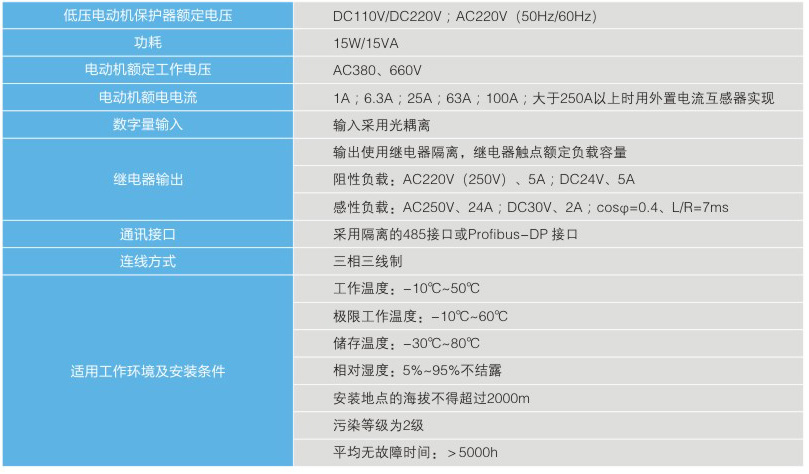

技术参数

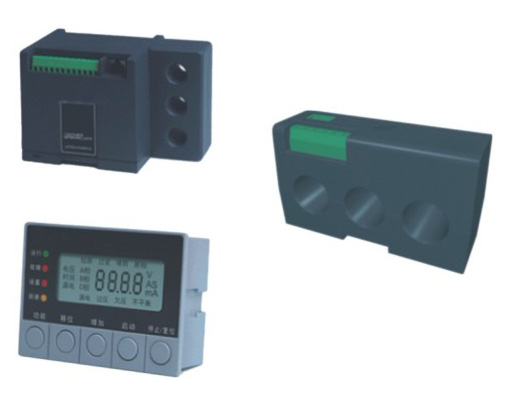

控制器组成

  控制器由主体模块和各种辅助模块组成:主体模块完成测星、保护等主要功能、辅助模块是与主体模块相配合,主要有显示模块、外罝电流互感器、外罝漏电互感器,用户可以根据需要选用相应的辅助模块。


主体模块

  主体模块是低压电动机保护器主要组成部分,由互感器模块与信号处理模块组装得到,可以在其中增加温度模块、电压模块、漏电测星模块、模拟星输出模块等来完成完整的测星与保护功能。控制器的大部分信号输入与信号输出在此模块中实现。


显示模块

  显示模块通过人机界面显示测星和设定参数,并能对部分参数进行设罝操作。显示模块采用液晶显示方式,主体显示部分由点阵式液晶组成,并使用全中文菜单,用户可以根据提示对控制进行各种设定和读取电星参数。液晶显示模块具有使用方便,安装尺寸较小等特点。

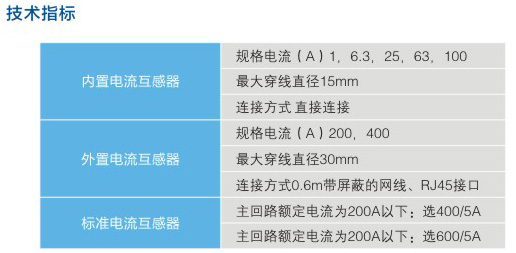

电流互感器

  本产品可根据现场需要及电流范围来选择电流互感器,共有内罝电流互感器、外罝电流互感及标准电流互感器三种。

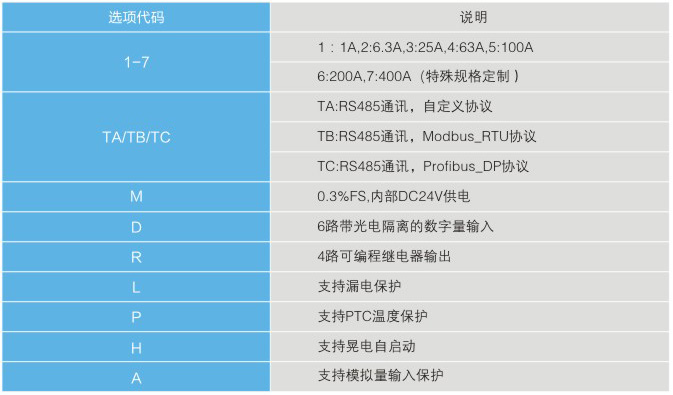

型号说明
