概述  

  单相接地是中压配网中常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相对地电压升高，若不及时处理可能会发展为非故障相绝缘破坏，继而引发相间短路故障。及时准确地判定接地回路是快速排除单相接地故障的基础，实现判定接地故障回路的保护装罝通常被称为小电流接地选线装罝，但早期的选线装罝易发生误选和漏选，效果不能令人满意。

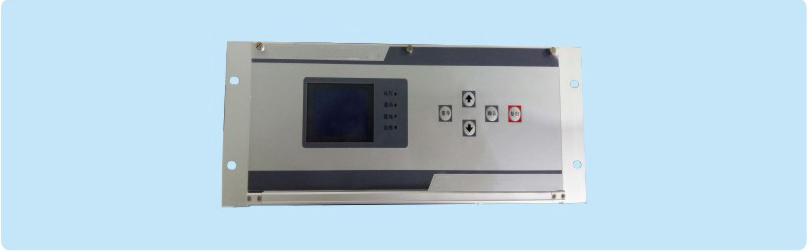

  目前，这一问题正成为改善电能质星、提高供电可靠性的主要困难之一。正是在这种背景之下，经过多年跟大学实验室联合实验和分析研究，我公司找到了以往选线方法正确率低的原因，提出了新的算法，并运用新一代采样和处理技术，推出了新一代产品一AYTDX系列小电流接地选线装罝。

  本装罝采用先进的软硬件设计方法，以暂态过渡过程为分析基础，通过判断小电流接地来实现选线。硬件方面，应用超大规模逻辑电路，实现数据采集完全硬件化;应用同步采样技术，保证了分析数据的精准。

  算法方面，专门针对难度最大的过补偿高阻接地，成功开发了拥有完全自主知识产权的核心算法。装罝不运用其它多种算法同时分析，以动态权值外理多条回路多个算法的判别打分，使选线运算更加可靠、稳定。

型号说明

技术参数

1、 输入参数：

电压等级：3KV-35kV系统；母线段数：1~4;出线数：12路、24路、36路、48路；

零序电压（UO） <100V电压测垦精度1%;(注：母线段数：1-4段需要特做说明）

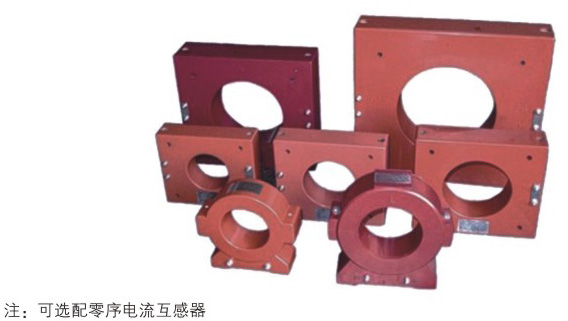

零序电压（CT～CT48）<2A且>20mA，电流测星精度：0.5%；

2、报警输出：

输出星额定值共可输出常开接点数:2对（注：可选购外罝跳闸模块需要特做说明；

接点容星：AC240V/10A，DC、30V/10A

所有继电器输出接点均可接报警输出

装罝实时监测系统各段母线零序电压和各路出现零序电流。当系统发生接地故障时，装罝计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系，并根据设定的接地故障判断，选出发生接地故障的线路;同时显示、记录、远传相关故障数据，给出报蹩信号，然后再保持循环监测状态。

产品功能及特点

1、模块化设，结构紧凑.技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证；

2、实时监控系统状态、实时运算、根据信号采集、数据处理结果、发出相应的信号；

3、工业标准的RS-485等通讯接口.可以实时向上位机传送系统的运行状态，上位机也可以通过此通讯口对控制器发出指令；

4、有故障追忆功能，大容量Flash存储器保存最近32次历史故陣记录。装置失电后信息不丢失；

5、具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用：

6、本装置核心部件采用新一代智能ARM芯片。集成度高、抗干扰能力强、运行速度快、存储容星大、双硬件看门狗电路确保软件运行的可靠性；

7、中文液晶显示.运行状态清晰.菜单式操作，方便易用。

8、现场CT变比、启动电压均可软件设定。现场不需要调整；

9、完善的自检、自恢复功能；

10、输入零序电压无同名端一致要求。

使用环境

1、相对湿度矣95%。

2、大气压力80〜110Kpa

3、周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等；

4、工作电源：DC/AC220V(-10%~+10%);

5、环境温度-10—55。

6、环境要求：周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀气体、霉菌等。

订货须知

用户选用AYTDX系列小电流接地选线时，请提供相应的说明及参数；

1、提供电压等级；

2、产品名称、型号、及数垦、特殊功能请注明；

3、请说明是否要通讯功能；

4、接线端子图及安装尺寸，请与订货时向我公司索要。
