概述
我国3~35KV系统中存大如下几种过电压：断路器动作过程上产生的操作过电压、电容元件和非线性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案，从而产生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装罝的性能有关外，系统本身的复杂性对过电压装罝的选择有着重要的影响，对于不同的系统，选择过电压保护时需考虑系统输电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等等。
针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装来抑制各种类型的系统过电压，且这些不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压。针对目前中压系统过电压防治的现状，我公司研制生产了系统过电压抑制柜/聚优柜，简称抑制柜/聚优柜，型号AYTYG-Y/J,该柜可消除系统中过电压保护元件及装罝的保护死区，优化系统过电压的保护特性。
适用范围
该抑制柜/聚优柜/PT柜适用于发电、变电和用电企业的3~35KV电力系统，并可替代电压互感器柜、专用避雷器柜等。
工作原理
该抑制柜/聚优柜/PT柜适用于发电、变电和用电企业的3-35KV电力系统，并可替代电压互感器柜、专用避雷器柜等。抑制柜/聚优柜/PT柜内采用我公司研制的专用元件一一尖峰过电压吸收器，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受过电压产生的超大能星，该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。抑制柜/聚优柜/PT柜在正常运行时，柜内智能微机装罝实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装罝利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次过电压进行采集、判断，及时准备地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关星接点信号，用于报螯。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
当系统出谐振，抑制柜/聚优柜/PT柜智能微机装罝根据系统谐振的不同频率实现快速动作，输出相应的开关垦接点，用于报警，并快速实现液晶显示。抑制柜/聚优柜/PT柜具备RS485接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。

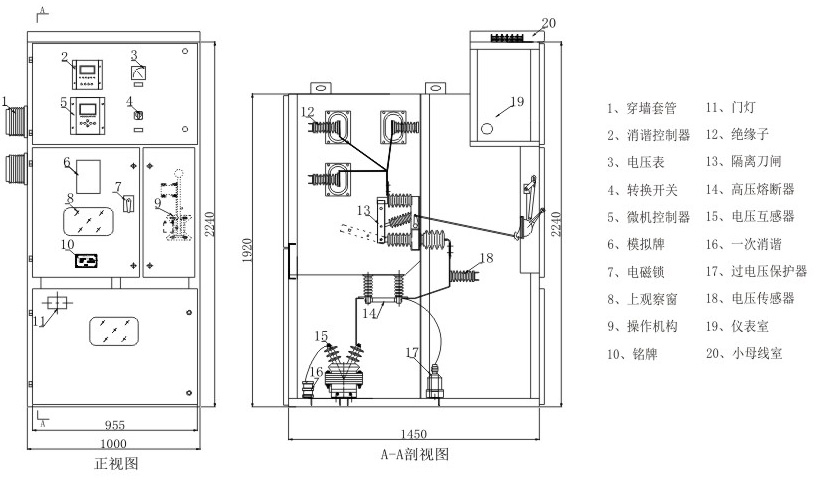

产品结构

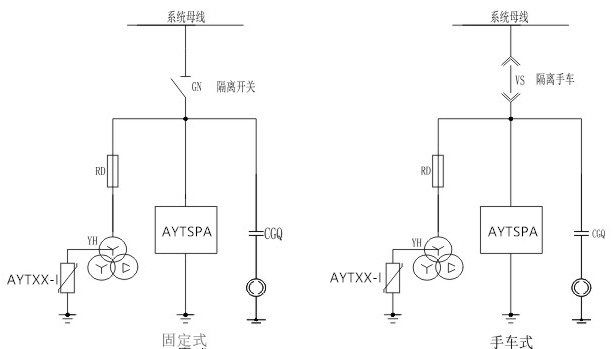

产品设计符号
产品特点
►该装罝根据不同用户的系统参数进行设计生产；
►消除系统过电压保护死区；
►吸收大能星的系统过电压；
►取代PT柜，性价比高；
►实时监测母线电压，具有带电显示功能；
►模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准备性得以保证；
►实时监控系统状态，对出现异常运行状态做出准备判断，并及时输出相应的开关星接点信号用于报螯；
►工业标准RS485通讯接口，可以向上位机传送系统的运行状态；
►故障追忆功能，显示最近20次历史故障记录；
►具有良好的电磁兼容性适合在强电磁干扰的复杂环境中应用；
►双硬件看门狗电珞确保软件运行的可靠性；
►中文液晶显示，运行状态清晰，菜单式操作，方便易用；
使用条件
►环境温度：-40^C~ + 70^C；
►大气压力：80-110KPa；
►空气相对湿度：<90。/。（25C)、50% ( 40C)；
►海拔高度：<2000m,高原型可达到4000m；
►安装地点应具有防御风、雨、沙和防尘设施；
包装及运输
包装：一般采用木箱包装，柜体底座固定在包装箱地板上。
运输：不宜在三级以下公路长距离运输，必要时可拆散包装，重要配件应在进行处理后方可采用公路运输。
储存：长期不用时，应储存在干燥、通风的仓库内，不宜在室外储存。
